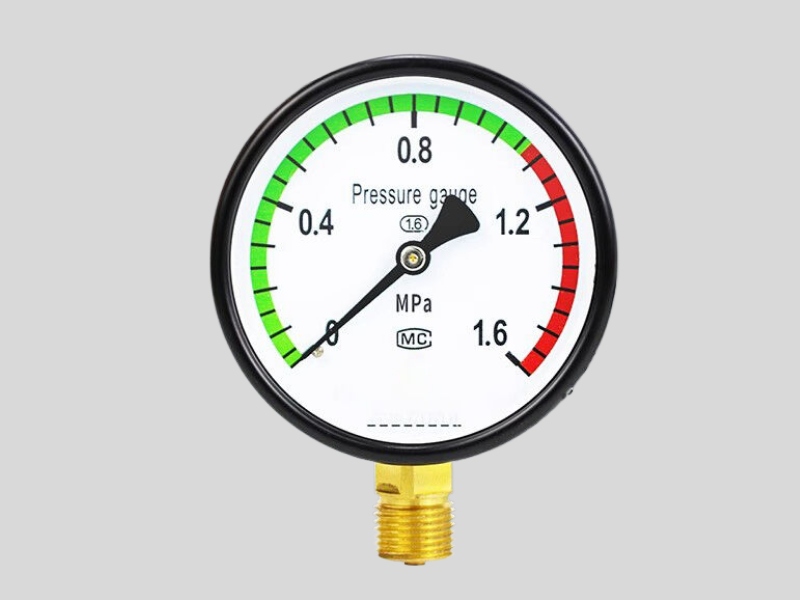

Y系列一般压力表工作原理
弹簧管敏感元件是弯成圆形，积面积显椭圆形的管道。测量介质的压力作用在弹簧管内侧，这样弹簧管椭圆截面会趋于圆形截面。其变形的大小取决于测量介质的压力大小。弹簧管变形通过机芯间接地由指针显示测量介质的压力。“C”型弹簧管可用于测量大约60bar的压力，对于更高的压力，弹簧管采用多重线圈或同一水平面的螺旋状线圈。

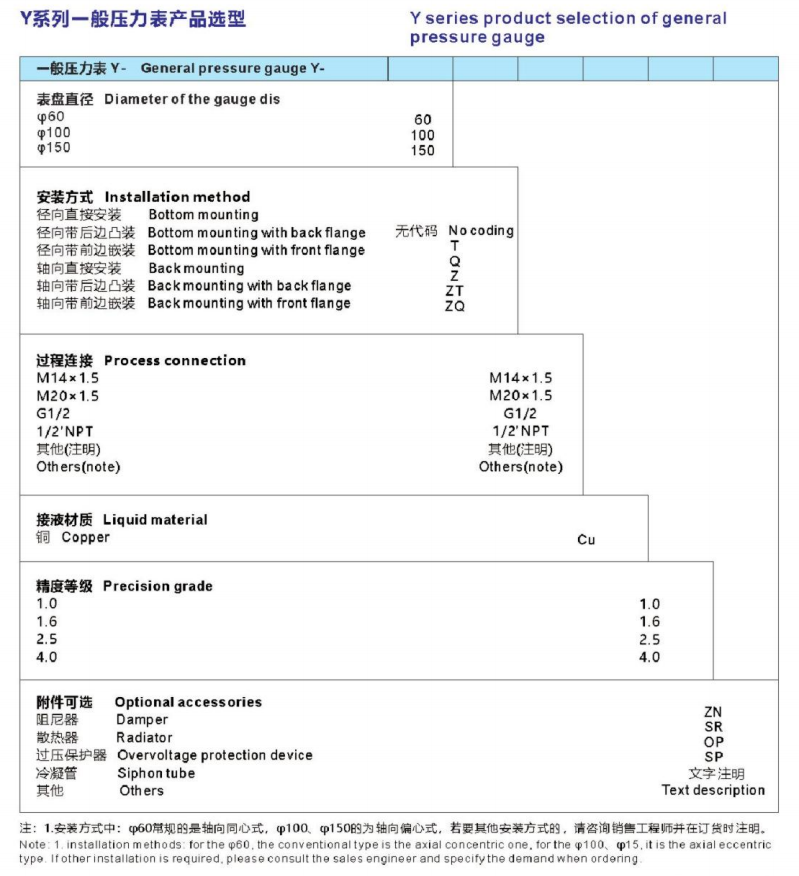

一般压力表适用于测量无爆炸，不结晶、不凝固及对铜合金不起腐蚀作用的液体或气体等介质的压力。仪表的测量系统由接头、弹簧管和传动机构组成。通过指针指示仪表读数。外径60、100、150一般压力表有径向直接安装、径向后带边凸装、径向前带边嵌装、轴向直接安装、轴向后带边凸装和轴向前边嵌装六中安装型号可供选择。
选型注意事项
用户必须依据现场的工作环境、刻度范围和性能来选择合适的压力表。
根据各种表的应用范围来选择压力的类型。量程应选择理想操作压力在阴影范围内。仪表的压力部分一般使用至压力测量范围的3/4。压力仪表的安装应注意如下情况:远离热源、震动及安装便于观察;压力接口连接需密封;
如果必要也可使用毛细管连接安装;防护等级:IP66;
执行标准:GB/T 1226-2010。
主要技术指标
型号
Y-60/ Y-60-Z/ Y-60T /Y-60ZT
Y-100 /Y-100T/ Y-100ZT
Y-150/ Y-150T/ Y-150ZT
精度等级
1.0 / 1.6/ 2.5/ 4.0
测量范围(MPa)
0~0.1， 0.16，0.25，0.4，0.6，1，1.6，2.5，4，6
0~10,16，25，40，60，100，160，250
-0.1~0.06，0.15，0.3，0.5，0.9，1.5，2.4
