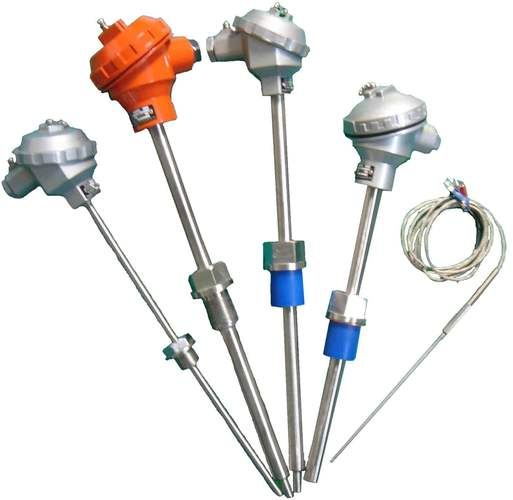

WZPK-535S铠装热电阻L=550

简要描述：铠装铂电阻是一种温度传感器，它比装配式铂电阻直径小，易弯曲，抗震性好，适宜安装在装配式铂电阻无法安装的场合 。本厂生产的WZPK系列铠装铂电阻采用引进铂电阻测温

基础信息

产品型号

生产厂家

发布时间

2026-07-07

浏览次数

产品分类

PRODUCT CLASSIFICATION

新闻中心

News Center
采购高温硅橡胶电缆避开这五个质量相关问题
硅胶电缆和普通聚氯乙烯电缆性能差异
补偿导线选型常规攻略
我国特种电缆行业竞争格局调查报告
硅烷交联聚乙烯电缆料的配方组成
详细介绍
铠装铂电阻是一种温度传感器，它比装配式铂电阻直径小，易弯曲，抗震性好，适宜安装在装配式铂电阻无法安装的场合 。本厂生产的WZPK系列铠装铂电阻采用引进铂电阻测温元件，因此，具有准确、灵敏、热响应时间快、质量稳定、使用寿命长等优点。

铠装铂电阻外保护套采用不锈钢，内充满高密度氧化物质绝缘体，因此，它具有很强的抗污染性能和优良的机械强度，适 合安装在环境恶劣的场合。       铠装铂电阻可用于测量-200～500℃范围内温度，可直接用铜导线和二次仪表相连接使用。由于它具有******的电输出特性 ，可为显示仪、记录仪、调节器、扫描器、数据记录仪以及电脑提供准确的温度变化输入信号，应符合JB/T8622-1997标准。

（二）铠装热电阻WZPK-535S工作原理铠装铂电阻工作原理：在温度作用下铂电阻丝的电阻随之变化而变化。显示仪表将会指示出铂电阻产生的电阻值所对应的 温度值。

（三）铠装热电阻WZPK-535S主要技术指标分度号Pt100：A级R0=100±0.06Ω             B级 R0=100±0.12Ω◆量程规格
型号分度号测温范围℃精度等级允许偏差Δt℃
WZPKPt100-20+0～500A级±(0.15+0.002ㄧtㄧ)
B级±(0.30+0.005ㄧtㄧ)

注：式中“t”为感温元件实测温度******值

◆公称压力：一般是指在常温下，保护管所能承受的静态外压而不破裂，实验压力一般采用公称压力的1.5倍。实际上， 允许公称压力不仅与保护管材料、直径、壁厚有关，而且还与其结构形式、安装方法、置入深度以及被测介质的流速、种类有关。

◆热响应时间：在温度出现阶跃变化时，热电阻的输出变化至相当于该阶跃变化的50%，所需的时间，称为热响应时间， 用T0.5表示。

◆热电阻绝缘电阻：常温绝缘电阻的实验电压可取直流10-100V任意值，环境温度在15～35℃范围内，相对湿度应不大于 80%，常温绝缘电阻值应不小于100 MΩ。

◆热电阻允许通过电流：通过铠装铂电阻的测量电流***大不超过5mA。（四）铠装热电阻WZPK-535S型号表示

（五）铠装热电阻WZPK-535S型号规格◆简易端子
型号分度号测温范围℃精度等级热响应时间T0.5S直径mm长度Lmm安装固定装置
WZPK-103SPt100-200~500A级或B级≤3￠3单支长度1001502002503004005007501000双支长度100150200250300400500无固定装置
WZPK-104S≤5￠4
WZPK-105S≤8￠5
WZPK-106S≤12￠6
WZPK2-105SA≤8￠5
WZPK2-106SA≤12￠6
WZPK-203S≤3￠3固定卡套螺栓
WZPK-204S≤5￠4
WZPK-205S≤8￠5
WZPK-206S≤12￠6
WZPK2-205SA≤8￠5
WZPK2-206SA≤12￠6
WZPK-303S≤3￠3可动卡套螺栓
WZPK-304S≤5￠4
WZPK-305S≤8￠5
WZPK-306S≤12￠6
WZPK2-305SA≤8￠5
WZPK2-306SA≤12￠6
WZPK-403S≤3￠3固定卡套法兰
WZPK-404S≤5￠4
WZPK-405S≤8￠5
WZPK-406S≤12￠6
WZPK2-405SA≤8￠5
WZPK2-406SA≤12￠6
WZPK-503S≤3￠3可动卡套法兰
WZPK-504S≤5￠4
WZPK-505S≤8￠5
WZPK-506S≤12￠6
WZPK2-505SA≤8￠5
WZPK2-506SA≤12￠6
注：1）保护管材料和固定装置材料：1Cr18Ni9Ti不锈钢。2）双支为三线制引线◆防溅式接线盒
型号分度号测温范围℃精度等级热响应时间T0.5S直径mm长度Lmm安装固定装置
WZPK-123SPt100-200~500A级或B级≤3￠3单支长度1001502002503004005007501000双支长度100150200250300400500无固定装置
WZPK-124S≤5￠4
WZPK-125S≤8￠5
WZPK-126S≤12￠6
WZPK2-125SA≤8￠5
WZPK2-126SA≤12￠6
WZPK-223S≤3￠3固定卡套螺栓
WZPK-224S≤5￠4
WZPK-225S≤8￠5
WZPK-226S≤12￠6
WZPK2-225SA≤8￠5
WZPK2-226SA≤12￠6
WZPK-323S≤3￠3可动卡套螺栓
WZPK-324S≤5￠4
WZPK-325S≤8￠5
WZPK-326S≤12￠6
WZPK2-325SA≤8￠5
WZPK2326SA≤12￠6
WZPK-423S≤3￠3固定卡套法兰
WZPK-424S≤5￠4
WZPK-425S≤8￠5
WZPK-426S≤12￠6
WZPK2-425SA≤8￠5
WZPK2-426SA≤12￠6
WZPK-523S≤3￠3可动卡套法兰
WZPK-524S≤5￠4
WZPK-525S≤8￠5
WZPK-526S≤12￠6
WZPK2-525SA≤8￠5
WZPK2-526SA≤12￠6
注：1）保护管材料和固定装置材料：1Cr18Ni9Ti不锈钢。2）双支为三线制引线◆防水式接线盒
型号分度号测温范围℃精度等级热响应时间T0.5S直径mm长度Lmm安装固定装置
WZPK-133SPt100-200~500A级或B级≤3￠3单支长度1001502002503004005007501000双支长度100150200250300400500无固定装置
WZPK-134S≤5￠4
WZPK-135S≤8￠5
WZPK-136S≤12￠6
WZPK2-135SA≤8￠5
WZPK2-136SA≤12￠6
WZPK-233S≤3￠3固定卡套螺栓
WZPK-234S≤5￠4
WZPK-235S≤8￠5
WZPK-236S≤12￠6
WZPK2-235SA≤8￠5
WZPK2-236SA≤12￠6
WZPK-333S≤3￠3可动卡套螺栓
WZPK-334S≤5￠4
WZPK-335S≤8￠5
WZPK-336S≤12￠6
WZPK2-335SA≤8￠5
WZPK2-336SA≤12￠6
WZPK-433S≤3￠3固定卡套法兰
WZPK-434S≤5￠4
WZPK-435S≤8￠5
WZPK-436S≤12￠6
WZPK2-435SA≤8￠5
WZPK2-436SA≤12￠6
WZPK-533S≤3￠3可动卡套法兰
WZPK-534S≤5￠4
WZPK-535S≤8￠5
WZPK-536S≤12￠6
WZPK2-535SA≤8￠5
WZPK2-536SA≤12￠6
注：1）保护管材料和固定装置材料：1Cr18Ni9Ti不锈钢。2）双支为三线制引线◆插座式端子
型号分度号测温范围℃精度等级热响应时间T0.5S直径mm长度Lmm安装固定装置
WZPK-163SPt100-200~500A级或B级≤3￠3单支长度1001502002503004005007501000双支长度100150200250300400500无固定装置
WZPK-164S≤5￠4
WZPK-165S≤8￠5
WZPK-166S≤12￠6
WZPK2-165SA≤8￠5
WZPK2-166SA≤12￠6
WZPK-263S≤3￠3固定卡套螺栓
WZPK-264S≤5￠4
WZPK-265S≤8￠5
WZPK-266S≤12￠6
WZPK2-265SA≤8￠5
WZPK2-266SA≤12￠6
WZPK-363S≤3￠3可动卡套螺栓
WZPK-364S≤5￠4
WZPK-365S≤8￠5
WZPK-366S≤12￠6
WZPK2-365SA≤8￠5
WZPK2366SA≤12￠6
WZPK-463S≤3￠3固定卡套法兰
WZPK-464S≤5￠4
WZPK-465S≤8￠5
WZPK-466S≤12￠6
WZPK2-465SA≤8￠5
WZPK2-466SA≤12￠6
WZPK-563S≤3￠3可动卡套法兰
WZPK-564S≤5￠4
WZPK-565S≤8￠5
WZPK-566S≤12￠6
WZPK2-565SA≤8￠5
WZPK2-566SA≤12￠6
注：1）保护管材料和固定装置材料：1Cr18Ni9Ti不锈钢。2）双支为三线制引线◆带延长导线
型号分度号测温范围℃精度等级热响应时间T0.5S直径mm长度Lmm安装固定装置
WZPK-173SPt100-200~500A级或B级≤3￠3单支长度1001502002503004005007501000双支长度100150200250300400500无固定装置
WZPK-174S≤5￠4
WZPK-175S≤8￠5
WZPK-176S≤12￠6
WZPK2-175SA≤8￠5
WZPK2-176SA≤12￠6
WZPK-273S≤3￠3固定卡套螺栓
WZPK-274S≤5￠4
WZPK-275S≤8￠5
WZPK-276S≤12￠6
WZPK2-275SA≤8￠5
WZPK2-276SA≤12￠6
WZPK-373S≤3￠3可动卡套螺栓
WZPK-374S≤5￠4
WZPK-375S≤8￠5
WZPK-376S≤12￠6
WZPK2-375SA≤8￠5
WZPK2-376SA≤12￠6
WZPK-473S≤3￠3固定卡套法兰
WZPK-474S≤5￠4
WZPK-475S≤8￠5
WZPK-476S≤12￠6
WZPK2-475SA≤8￠5
WZPK2-476SA≤12￠6
WZPK-573S≤3￠3可动卡套法兰
WZPK-574S≤5￠4
WZPK-575S≤8￠5
WZPK-576S≤12￠6
WZPK2-575SA≤8￠5
WZPK2-576SA≤12￠6
注：1）保护管材料和固定装置材料：1Cr18Ni9Ti不锈钢。2）双支为三线制引线
